点击图片查看原图
| 品牌渤工阀门 | 型号Z941Y-10P |
| 连接形式法兰 | 主体材料不锈钢 |
| 公称通径DN15-DN1200mm | 3C阀门类别工业 |
| 适用介质水、蒸汽、油品等 | 密封形式硬密封型 |
| 标准*** | 外形大型 |
| 流动方向单向 | 驱动方式电动 |
| 零部件及配件配件 | 用途截止 |
| 压力环境常压 | 工作温度常温 |
| 类型(通道位置)二通式 | 规格DN15-DN1200 |
| 包装木箱、木架 |
展开

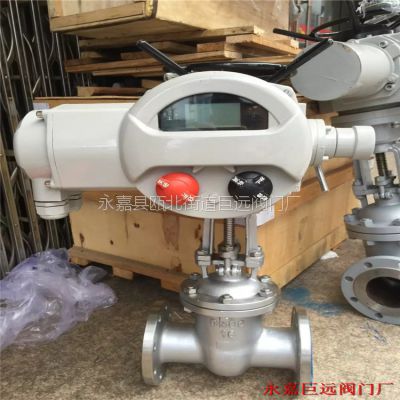

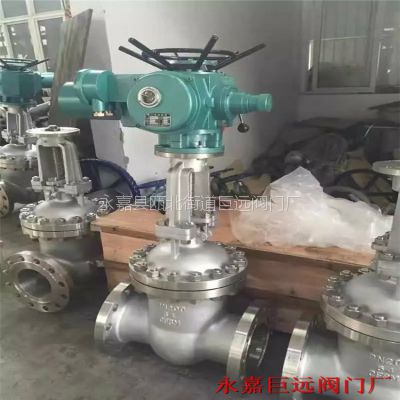

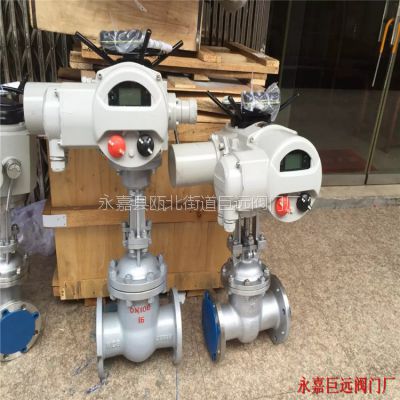

Z941Y-10P 不锈钢电动法兰明杆闸阀 电动楔式闸阀 工业化工闸阀
产品名称 | 电动法兰闸阀 |
产品型号 | Z941H、Z941W、Z941Y、MZ941H |
公称通径 | DN15-DN1200 |
压力范围 | 1.6-16.0MPa |
阀体材质 | 铸钢、合金钢、不锈钢 |
产品概述：
电动法兰闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动契式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
产品特点：
1、闸阀是常用的截断阀，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较牢靠，它适用于常温、中温的各种介质和压力的环境。***用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
主要设计规范：
设计与制造 | GB/T12234 | |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB79 | |
检验与试验 | JB/T9092 | |
材料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 | |
标志 | GB/T12220 | |
供货 | JB/T7928 | |
主要零件材料：
阀体、阀盖 | 阀板 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度(≤℃) |
WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 |
ZGlCr5MO | ZGlCr5M0+ Stellite12 | 1Crl8Ni9+ Stellite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 |
ZGlCrl8Ni9Ti | Crl了Ni2 | 1Crl8Ni9+ Stellite6 | 1Crl8Ni9Ti | PTFE | 硝酸类、碱类 | 200 |
ZG00Crl7Nil4M02 | 316L+ Stellite12 | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲铵液、磷酸 | 200 |
产品外形结构图及安装尺寸：
1.6MPa主要连接尺寸：
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
2.5MPa主要连接尺寸：
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
